本方案基于物聯網感、傳、知、用技術，適用于橋梁施工期及運營期結構監測。施工期監測是監測施工各階段結構指標參數與設計數據的差異，確保橋梁建成后的內力狀態和外形曲線滿足規范和設計理論要求；橋梁運營期結構監測用于監測橋梁運營階段各監測指標參數數值、變化趨勢，通過合理的計算和分析對橋梁工作狀態進行評估和預報，以確保橋梁管理者隨時隨地了解橋梁的安全運行狀況，輔助進行科學決策。
特大、大、中和小橋施工期監測；公路長大橋、跨線橋、中小橋結構監測；市政立交橋、航道橋、非通航中小橋結構監測； 鐵路橋結構監測。

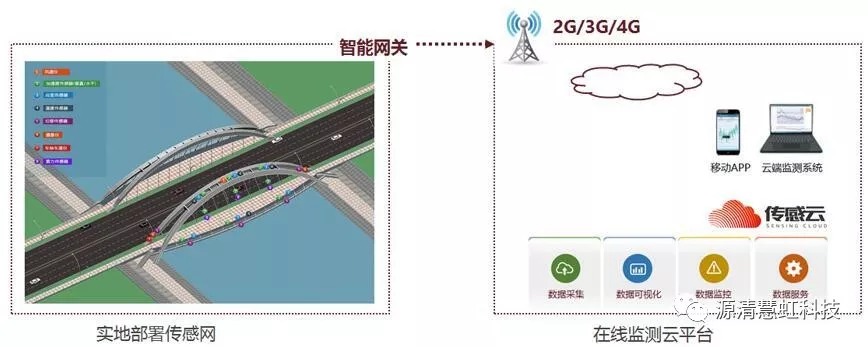

橋梁結構監測系統整體架構分為實地部署的傳感網和在線監測云平臺兩部分。
其實現方式是在結構關鍵部位部署傳感器組成傳感網，通過2G/3G/4G網絡將監測數據實時傳輸至云平臺，云平臺對監測數據進行多種智能算法分析。各權限的管理員可通過網頁或移動端APP訪問監測數據、查看預警信息、下載相關統計報表及數據分析報告。
7*24小時自動化在線監測系統（云服務+APP）；網頁、手機隨時登錄查看監測數據，無需搭建監控中心；設備生產供應-安裝施工-系統運維一站式服務模式；專業施工團隊，嚴格遵守施工質量控制標準，確保施工質量；使用產品為自主研發，提供完備的售后服務及技術支持。
基于橋梁結構形式、工作環境、養護管理系統分析、易發事故分析及其重要程度，參考《建筑與橋梁結構監測技術規范》（GB50982-2014），并結合項目實施目標與監測需求，設置以下關鍵指標參數。
| 環境指標
|
| 溫度、濕度、風速風向、雨量
|
| 變形指標
|
| 梁體變形、索塔位移、橋墩傾斜、基礎沉降
|
| 結構指標
|
| 應變監測、振動監測、吊桿監測、裂縫監測、索力監測
|
監測儀器：風速風向儀、無線智能溫濕度計、無線智能傾角計、無線智能振動計、無線智能加速度計、無線智能采集儀、靜力水準計、表面振弦式應變計、表面裂縫計。
在線監測云平臺：云平臺提供數據采集、數據展示、圖表繪制、統計分析、安全預警和系統管理等功能，實現動態跟蹤管理，及時掌握橋梁狀況的變化趨勢，輔助管理者科學決策。
<p>公司產品連續5年被應用于交通運輸部重點纜索體系橋梁檢測。與以往使用的索力檢測儀器相比，使用源清慧虹無線智能傳感器不再需要對索桿逐一進行人工測量，通過簡單、便捷的一次安裝，便可以進行持續監測，充分獲得數據樣本。 </p> <p>同時，技術人員通過源清慧虹專業的傳感云服務可在計算機和手機APP客戶端上隨時隨地、遠程查看索力監測數據和分析結果。 </p> <p><img src="http://www.tbhly.com/storage/app/media/uploaded-files/20190408100247.jpg" style="width: 631px;" class="fr-fic fr-dib" data-result="success"></p> <p>源清慧虹產品的應用大大提高了檢測工作的效率、降低了上橋工作的勞動強度，重要的是獲得了較之以往更為準確、充分、可靠的數據采集樣本，多年連續獲得相關部委高度評價，高效完成客戶需求，一舉奠定行業領跑者的地位。</p> <p>其實現方式是在橋梁關鍵位置部署傳感器組成傳感網，以485總線方式連接，通過以太網絡將反映橋梁環境安全的相關數據實時傳輸至監控中心，使管理人員通過監控中心的云平臺或移動端APP隨時快速掌握自己責任范圍內橋梁的安全，并結合相關各種設備的運轉情況，及時了解橋梁內的環境信息、災情和非法入侵的位置。</p> <p><img data-fr-image-pasted="true" src="http://www.tbhly.com/storage/app/media/uploaded-files/500600103_banner.jpg" data-result="success" class="fr-fic fr-dii" style="width: 620px;"></p> <p>依托完善的預警、報警機制，一旦發現監測設備異常報警情況，管理人員可第一時間趕到現場處理設備異常，進而解決橋梁存在的安全隱患，保障橋梁的正常運轉。</p>
<p>近日獲悉，源清慧虹公司建設完成了<strong>基于無線傳感網技術的基礎設施安全監測工程——智慧城市之瀘州橋隧群監測系統。</strong> </p> <p><strong>僅用3個月時間，源清慧虹的工程師團隊在瀘州市大跨徑、特殊結構、低等級橋梁以及配屬隧道上部署了近4000個各類傳感器及網關設備</strong>，瀘州交通主管部門的橋梁隧道運營管理人員足不出戶(數據中心)，便可輕松獲知橋梁、隧道是否處于正常狀態。</p> <p><img src="http://www.tbhly.com/storage/app/media/uploaded-files/lzqs.jpg" style="width: 586px;" class="fr-fic fr-dib" data-result="success"></p> <p> 此次瀘州市交通主管部門與源清慧虹的深度合作，將大數據、物聯網技術運用于橋隧安全監測中，實現危情第一時間發現、第一時間排除，為人民群眾出行織牢交通安全防線。這是智慧瀘州在交通領域的具體實踐，瀘州也成為四川省第一個建立橋隧動態監測系統的城市。</p> <p>在本月16日，四川宜賓發生里氏5.7級地震，距離震源不足百公里的瀘州震感強烈。瀘州橋隧群監測系統第一時間捕捉地震對橋隧結構的影響，并反復進行對比分析出具了特別事件應急響應報告，確認本次地震瀘州市主要受監測的橋梁和隧道數據在地震發生時都出現了微小波動，但數據整體波動相對平穩，橋隧多項數據無超闕值現象發生，瀘州市大跨徑、特殊結構、低等級橋梁以及配屬隧道等交通基礎設施均未出現結構異常，符合安全標準。</p>
